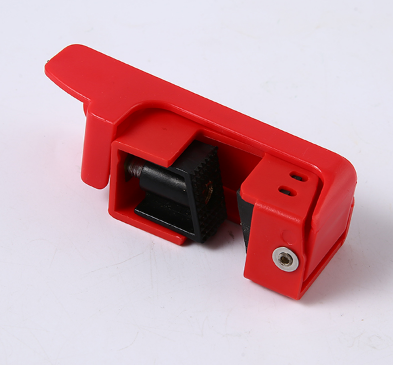

斷路器鎖顧名思義是用在斷路器上面的一種安全鎖具，下面我們一起來看看他的原理是什么？

在進行設備檢修或維護時，需要斷路器保持一定的狀態，為了防止失誤的操作，現有技術中采用鎖將斷路器的手柄夾持，可以防止手柄的搬動。現有的斷路器鎖具一般包括底座1，通過轉軸11與底座1鉸接的外罩2，安裝在底座1上的用于夾持手柄的第一夾頭5和第二夾頭6。底座1與外罩2具有位置相應鎖孔4和鎖孔3，第一夾頭5和第二夾頭6夾緊斷路器的手柄后，外罩2翻轉將底座1以及兩個夾頭包裹，鎖孔4和鎖孔3重合，利用鎖頭穿過鎖孔4和鎖孔3鎖緊，使外罩2無法翻轉，由于外罩2將底座1以及兩個夾頭包裹，而底座1的底面又緊貼斷路器表面，因此斷路器的手柄無法翻轉，可避免人為的失誤操作，只有管理者打開穿過鎖孔4和鎖孔3的鎖頭外罩2才可以翻轉，調節松開第一夾頭5和第二夾頭6后，取下斷路器鎖具，使斷路器回復正常使用狀態。為了便于調整第一夾頭5和第二夾頭6的位置，使兩者可以相對靠近或遠離，在底座1上設有用于分別驅動第一夾頭5和第二夾頭6運動的驅動部件，為便于引導第一夾頭5和第二夾頭6相對運動，在底座1和夾頭的兩側設有相互配合的導向部件。例如底座1的兩側設有第一導向條形孔9，第一夾頭5的兩側設有沿該第一導向條形孔9滑動的第一導向塊10。同理底座1的兩側還設有第二導向條形孔7，第二夾頭6的兩側設有沿該第二導向條形孔7滑動的第二導向塊8。用于調整第一夾頭5的驅動部件可以是設在轉軸1的外圍的偏心輪12，偏心輪12的外圓周與第一夾頭5的端面相互作用，外罩2翻轉時偏心輪12同時會轉動并擠壓第一夾頭5的端面，使第一夾頭5的第一導向塊10沿第一導向條形孔9滑動。用于調整第二夾頭6的驅動部件可以是安裝在底座1上與第二夾頭6連接的調整螺桿，調整螺桿延伸出底座1的一端帶有手輪13，手輪13帶動調整螺桿轉動時，調整螺桿帶動第二夾頭6，即第二導向塊8沿第二導向條形孔7滑動。
